一、GB/T 3505表面粗糙度國標核心解讀
GB/T 3505是我國機械制造領域表面結構與粗糙度評定的基礎性國家標準，對標國際通用計量規范，適配國內全品類機械加工工件表面質量檢測與出廠質控工作。該國標核心明確了表面輪廓粗糙度各類核心參數的基礎定義、計算規則、取樣規范及濾波評定要求，統一Ra、Rz、Ry等常用粗糙度關鍵指標的計量口徑，徹底解決不同加工企業、不同檢測設備參數判定標準不統一、數據無法互通比對的行業難題。GB/T 3505重點規范了測量取樣長度、評定長度的選取原則，明確不同加工工藝、不同精度等級工件對應的檢測濾波方式與數據修正標準，為機械零部件、精密五金、模具配件等工業產品的表面粗糙度檢測提供合規統一的國內標準化依據，是制造業來料檢驗、生產過程管控及成品驗收的硬性技術規范。
二、傳統粗糙度檢測工藝現存應用短板
當下多數加工企業常規采用接觸式探針粗糙度儀開展檢測作業，在對標GB/T 3505國標高精度評定要求時存在諸多實操短板。接觸式測量依靠探針物理接觸工件表面采集輪廓數據，極易劃傷軟質鋁材、精密鍍層、薄壁小件及拋光鏡面工件，破壞產品外觀與使用性能。同時，探針物理結構存在測量局限，無法檢測微小溝槽、細微紋理及復雜異形結構表面，僅能采集單一二維線性數據，檢測覆蓋面窄、代表性不足。且傳統設備參數調試依賴人工操作，取樣區間選取、濾波參數設置易出現人為偏差，測量重復性與穩定性較差，難以滿足GB/T 3505國標對檢測數據精準度、規范性與溯源性的硬性要求。
三、契合GB/T 3505的白光干涉儀標準化測量方案
白光干涉儀采用非接觸式光學三維測量技術，全程貼合GB/T 3505國標各項檢測評定規范，適配各類工件粗糙度合規高效測量需求。設備無需接觸工件表面，依靠白光干涉成像技術快速采集全域表面微觀形貌，無工件劃傷損傷隱患，適配各類精密、易碎、微納結構工件檢測。系統內置匹配GB/T 3505國標的專用運算程序，可自動完成取樣長度選定、標準濾波處理及各類粗糙度參數精準核算，全程自動化運行，有效規避人工操作帶來的檢測誤差。設備測量精度高、檢測速度快，輸出數據合規可溯源，適配車間批量巡檢、研發精度校驗和成品出廠檢測全場景。新啟航 專業提供綜合光學3D測量方案。
粗糙度測量解析：激光共聚焦顯微鏡實測數據不準的核心原因及解決方案
一、激光共聚焦顯微鏡粗糙度實測偏差問題解析
在精密樣品粗糙度實際檢測中，很多用戶會發現：激光共聚焦顯微鏡的測量數據常常出現偏差、重復性不佳，與白光干涉儀檢測結果不一致。但設備檢測標準塊時數據卻精準穩定，這一現象的核心原因，是設備視野局限與ISO粗糙度檢測標準不匹配。
1.1 共聚焦鏡頭視野的先天局限性
激光共聚焦顯微鏡的測量精度與物鏡倍率正相關，行業內檢測納米級粗糙度，普遍采用尼康50倍APO高倍物鏡。但高倍率必然壓縮視野范圍，該鏡頭的單幅FOV視野僅0.5mm，成像取樣范圍極小。
1.2 ISO標準對超細粗糙度的檢測規范（ISO4287/ISO4288）
針對Ra≤100nm（0.1μm）的超精密表面粗糙度檢測，國標與國際標準有明確硬性參數要求，具體參數如下：
適用粗糙度區間：0.02μm～0.1μm
取樣長度Lr（截止波長λc）：0.25mm
評定長度Ln（有效評估長度）：默認5倍取樣長度，Ln=5×0.25mm=1.25mm
短波濾波λs（噪聲過濾）：2.5μm（Lr/100）
1.3 數據不準的核心根源
結合設備參數與檢測標準可清晰看出：激光共聚焦50倍物鏡僅0.5mm的單幅視野，無法覆蓋1.25mm的標準評定長度，不滿足ISO粗糙度檢測的基礎規范。
這也是檢測差異的關鍵：
檢測標準粗糙度塊時，樣品表面形貌規則、均勻一致，取樣長度的差異不會影響最終檢測結果，數據精準穩定；
檢測實際工業樣品時，工件表面不同位置的粗糙度、微觀形貌存在天然差異，過小的取樣視野不具備全域代表性，最終導致測量數據失真、與標準設備數據偏差較大。
該問題同樣適用于ISO25178面粗糙度檢測標準，取樣范圍不足，會直接影響檢測數據的科學性與準確性。
1.4 視野拼接補償方式的弊端
為彌補視野不足的缺陷，行業內常采用圖像拼接的方式拓展檢測范圍，但拼接精度完全依賴設備運動平臺的硬件實力，極易引入新誤差：
壓電平臺：拼接精度最高、誤差最小，但設備成本昂貴；
直線電機平臺：精度與成本均衡，適配常規精密檢測場景；
伺服電機平臺：成本最低，但高倍率成像拼接后，易出現水紋狀錯位、抖動、高低偏移、傾斜偏差等機械誤差；行業通常通過算法濾波掩蓋瑕疵，無法從根本上解決數據偏差問題。
二、大視野3D白光干涉儀：全域高精度粗糙度測量解決方案
針對激光共聚焦顯微鏡視野局限、實測數據不準的行業痛點，大視野3D白光干涉儀突破傳統精密測量設備的技術瓶頸，兼顧超大視野、納米級高精度、全場景適配，重新定義超精密表面測量標準，為半導體、精密光學部件、高端工件檢測提供可靠的數據支撐。
四大核心技術革新，全面碾壓傳統測量設備
超大視野+納米級高精度，效率精度雙突破
打破高倍率設備“高精度小視野、大視野低精度”的行業矛盾，搭載自主研發0.6倍輕量化專用鏡頭，實現15mm超大單幅視野，遠超傳統共聚焦設備。設備配備可兼容4組物鏡的轉塔結構，無需頻繁切換設備，一臺儀器即可兼顧大視野全域觀測與納米級高精度測量，完美覆蓋ISO標準評定長度要求，從根源解決取樣范圍不足導致的數據偏差問題。
實測可精準完成14mm端面平面度檢測，最低可解析6pm（0.006nm）的超微觀形貌變化，完全滿足Ra100nm以下超精密粗糙度的檢測需求。
2. 80°超陡斜面測量，突破平面測量局限

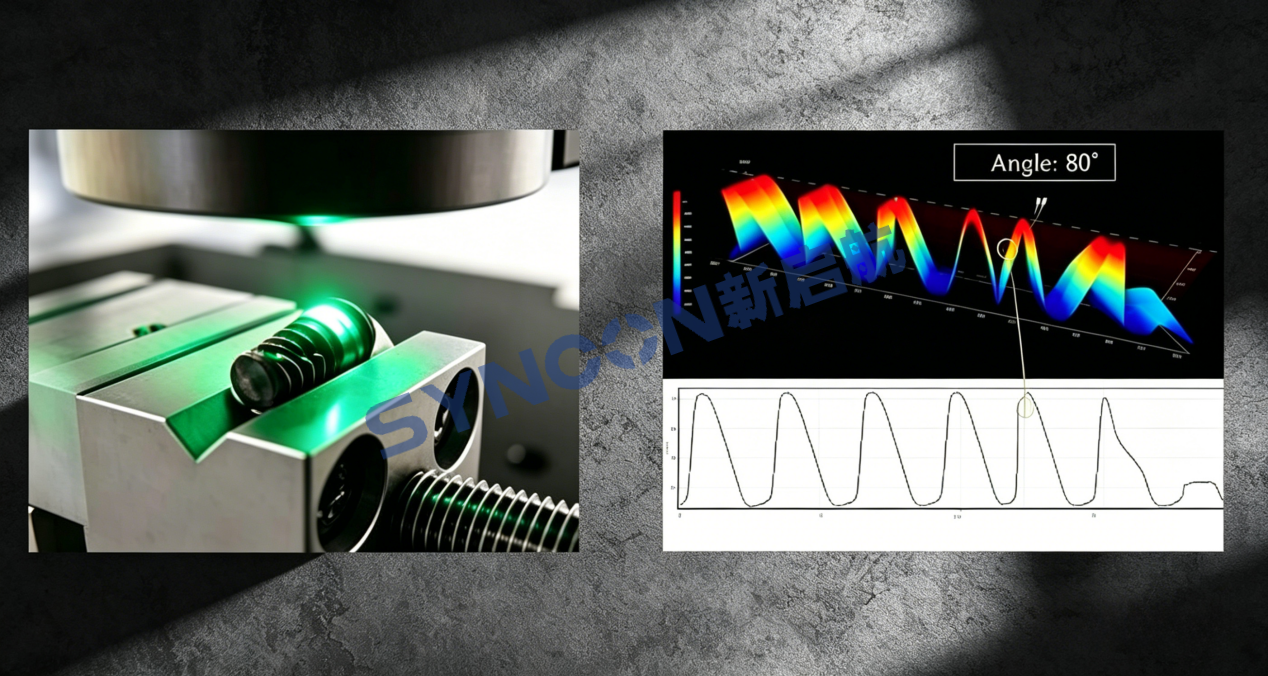

打破傳統白光干涉儀僅能檢測平面樣品的技術壁壘，支持80°陡峭斜面、錐面、異形曲面高精度測量，全面適配復雜形貌工件檢測場景，無需額外搭配專用測量設備，實現平面、曲面、異形件全場景一體化檢測。
3. 真彩色3D成像，形貌細節全面還原
突破行業技術瓶頸，在保留高端黑白CMOS高清干涉條紋解析能力的基礎上，新增RGB三原色真彩色成像功能，摒棄傳統設備單一黑白成像的弊端。可清晰還原樣品表面微觀形貌、色彩差異與紋理細節，測量信息更全面、數據分析更直觀，讓檢測數據、形貌圖像雙重可追溯。

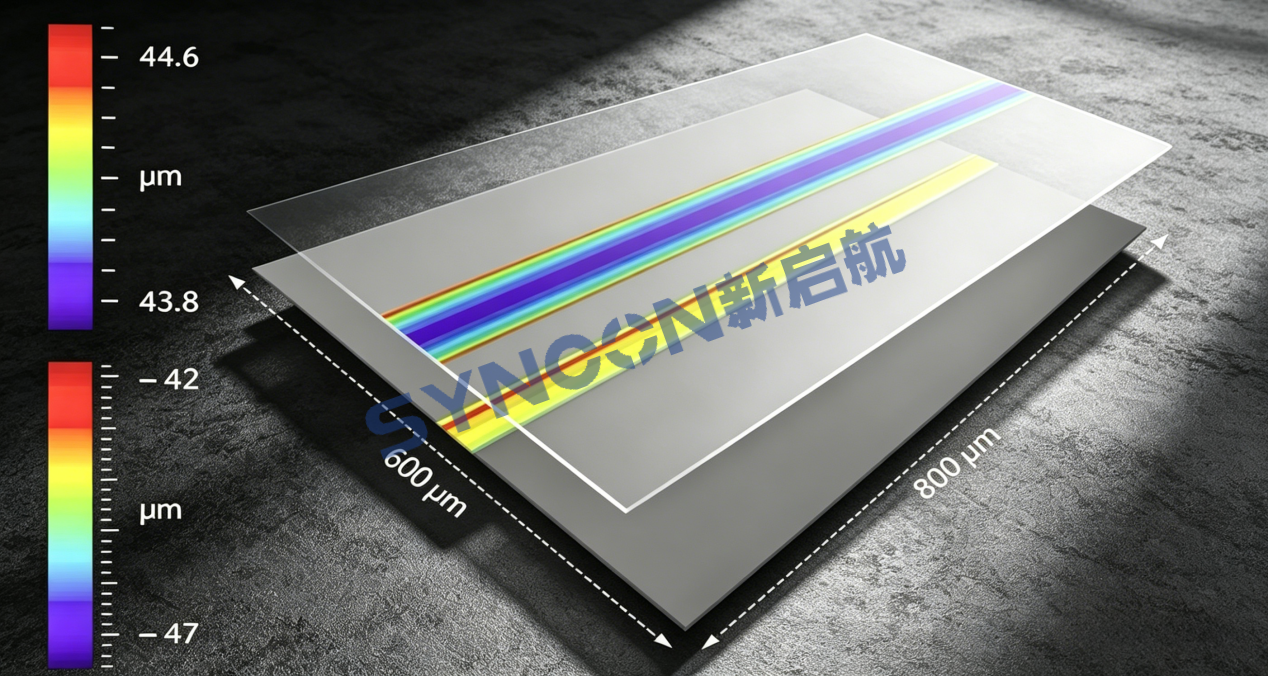

4. 雙平面平行度檢測，適配多結構樣品
采用定制化光路設計，可精準完成非透明工件的厚度檢測與上下平面平行度測量，完美適配多層結構、非透明精密部件的檢測需求，極大拓寬設備適用場景，提升設備通用性與實用性。
三、總結
激光共聚焦顯微鏡粗糙度實測數據不準，并非設備精度不足，而是高倍鏡頭視野無法匹配ISO標準評定長度，拼接補償方式易引入機械誤差，無法滿足實際工業樣品的檢測需求。而大視野3D白光干涉儀憑借超大視野、納米級精度、全場景適配的核心優勢，從根源解決取樣不達標、數據失真、場景受限等行業難題，是當下超精密表面粗糙度測量的優選方案。
新啟航半導體，專注提供一站式光學3D精密測量解決方案，以核心技術突破賦能工業精密檢測，助力各行業實現高效、精準、標準化的質量檢測與品質升級。
